在无线设备（如智能手表、蓝牙耳机、Wi-Fi路由器等）的认证过程中，“定频样机”（Fixed Frequency Sample）是关键测试环节的核心要求。无论是欧盟CE-RED认证、美国FCC认证，还是英国UKCA-Radio认证，监管机构均要求提交定频样机以验证设备的射频性能。本文将系统解析定频样机的作用、测试场景、准备要点及常见问题，帮助企业高效完成认证。

一、定频样机是什么？为何不可或缺？

1. 定义与作用
定频样机是指将无线设备的发射频率固定在特定频点的测试样品，通过硬件或软件锁定发射频率、功率、调制方式等参数，确保测试过程中设备始终以稳定状态工作。其核心作用包括：

精准验证射频性能：避免设备因自动跳频、功率波动导致测试结果失真。
符合法规要求：监管机构需通过定频测试确认设备是否满足频段使用许可、功率限制等标准。
降低测试复杂度：固定参数可简化测试流程，提高结果可重复性。

2. 典型应用场景
CE-RED认证（欧盟）：测试EN 300 328（蓝牙/Wi-Fi）、EN 301 893（5GHz Wi-Fi）等标准时，需定频验证频段占用、带外辐射等指标。
FCC认证（美国）：Part 15B/15C测试中，定频样机用于评估传导发射、辐射发射、频谱效率。
UKCA-Radio认证（英国）：基于RER 2017法规，需定频测试蓝牙/Wi-Fi模块的合规性。
SRRC认证（中国）：测试GJB/T 32310等标准时，定频样机用于验证发射功率、频率容限。

二、定频样机的测试内容与标准

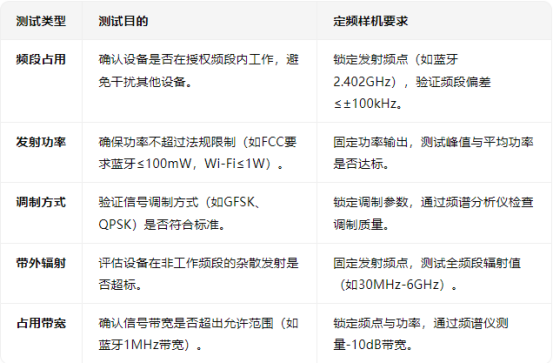

1. 核心测试项目


2. 典型标准示例
蓝牙设备：EN 300 328（欧盟）、FCC Part 15.247（美国）、SRRC CMMB-T 01（中国）。
Wi-Fi设备：EN 301 893（5GHz频段）、FCC Part 15.407（美国）、GB 8898（中国）。
蜂窝设备：3GPP TS 36.521（LTE）、ETSI EN 301 908-13（5G NR）。

三、如何准备定频样机？实操步骤与注意事项

1. 硬件修改
锁定频点：通过软件配置或硬件跳线固定发射频率（如蓝牙芯片需关闭跳频功能）。
固定功率：调整PA（功率放大器）增益或使用衰减器，确保输出功率稳定。
禁用自动功能：关闭AGC（自动增益控制）、APC（自动功率控制）等动态调节功能。

2. 软件配置
修改固件：在设备固件中禁用跳频算法，强制使用单一频点。
日志输出：启用调试模式，记录发射参数（频点、功率、调制方式）供测试机构核对。

3. 标签与标识
样机标记：在设备外壳或PCB上标注“定频样机”“Test Sample”及测试频点（如“2.402GHz”）。
避免混淆：与普通样机分开存放，防止误用于其他测试。

4. 数量要求
常规需求：通常需提供2-3台定频样机（1台测试，1台备用）。
特殊场景：若设备支持多频段（如2.4GHz/5GHz双频Wi-Fi），需为每个频段准备样机。

四、常见问题与解决方案

1. 问题：设备无法锁定频点
原因：芯片固件不支持定频模式，或硬件设计未预留跳线接口。
解决方案：
联系芯片厂商获取定频固件（如Nordic的nrf52_lock_channel.hex）。
通过SPI/I2C接口直接写入频点参数（需参考芯片数据手册）。

2. 问题：发射功率波动超标
原因：PA温度漂移、电源噪声干扰。
解决方案：
增加PA散热片或风扇降温。
在电源输入端添加LC滤波电路（如10μF电容+100nH电感）。

3. 问题：测试机构不接受软件定频
原因：部分机构要求硬件级锁定（如焊接跳线），以确保参数不可更改。
解决方案：
修改PCB设计，增加定频跳线（如短接FREQ_LOCK引脚到GND）。
提交定频方案说明文件，证明软件锁定的可靠性。

五、总结：定频样机是无线认证的“通关钥匙”
定频样机通过固定射频参数，为监管机构提供了可重复、可验证的测试环境，是无线设备合规认证的核心环节。企业需重点关注：

提前规划：在产品设计阶段预留定频接口（如跳线、调试端口）。
精准配置：根据目标市场标准锁定频点、功率、调制方式。
合规测试：选择具备CNAS、A2LA等资质的实验室，确保测试结果被认可。
